Kuvaus:

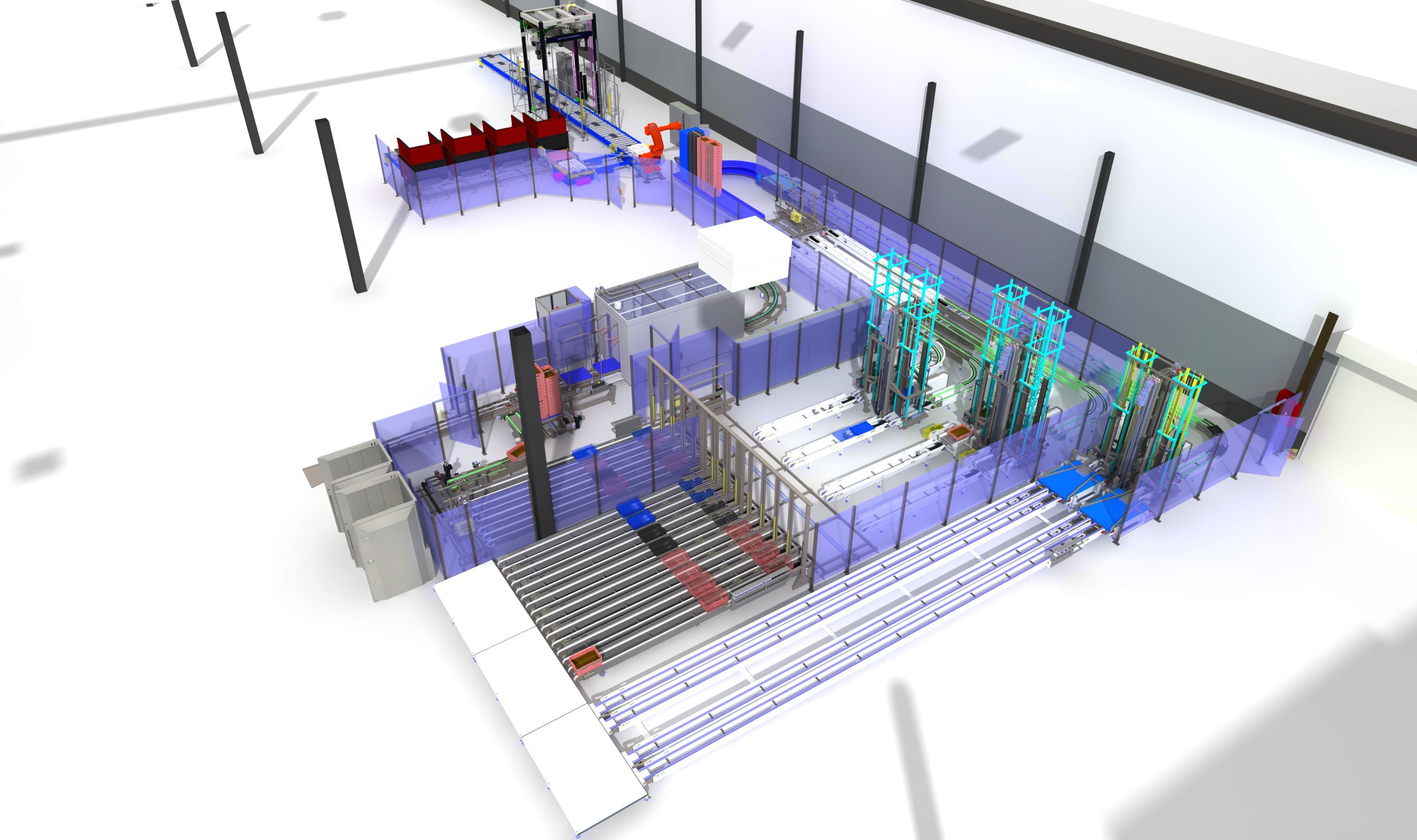

Automaattinen laatikkopinojen purku-, yhdistely- ja lavausjärjestelmä, joka käsittelee monityyppisiä muovilaatikoita, kuten Transbox-, EPS- ja DLT-laatikoita ja PALPA kennoja. Järjestelmä purkaa rullakot ja lavat, yhdistää vajaista pinoista täydet, lavaus robotilla ja sitoo lavat käärintäkoneella. Koko prosessi on ohjattu Siemens-logiikalla ja varustettu etävalvonnalla.
Valmistumispäivä:
2. marraskuuta 2025
Valmistusaika:
12 kuukautta
Keywords
automaattinen laatikkopinojärjestelmä, rullakon purku, robottipohjainen lavaus, Transbox käsittelylinja, palautuvan materiaalin käsittely, palautuvan laatikon käsittely
Ota yhteyttä ja kerro tarpeistasi. Räätälöimme ratkaisun, joka vastaa vaatimuksiasi.
Ota yhteyttäTutustu muihin toteuttamiimme samankaltaisiin projekteihin.

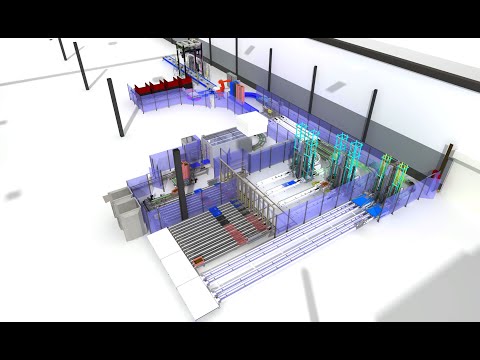

Projektin kohteena on täysin automaattinen laatikkopinojen käsittelyjärjestelmä, joka kattaa koko prosessin rullakolta tai lavalta purusta valmiiseen, käärityn lavan ulostuloon.
Järjestelmässä rullakot puretaan automaattisesti – operaattori varmistaa ennen syöttöä, että pinossa on vain yhtä laatikkotyyppiä. Rullakko siirtyy syöttökuljettimelle ja siitä automaattisesti puskuripaikan kautta siirtovaunulle, joka vie sen purkupaikalle. Työntimet poistavat pinot rullakosta, minkä jälkeen tyhjä rullakko poistuu linjalta.
Lavapurun osalta operaattori purkaa vajaat pinot vastaanottopään pinokuljettimille, jotka toimivat bufferina ennen yhdistelyä. Jokaiselle laatikkotyypille on oma yhdistelijä, joka muodostaa täydet pinot nostamalla vajaiden pinojen laatikoita päällekkäin laserohjauksen avulla. Transbox-laatikoiden osalta järjestelmä tarkistaa automaattisesti pinojen kätisyyden ja kääntää ne tarvittaessa 180 astetta täydellisen pinoutuvuuden varmistamiseksi.
Täydet pinot ohjataan pinopuskurikuljettimille, joilta ne siirtyvät siirtovaunulla robottipohjaiseen lavaukseen. Lavaus suoritetaan ABB IRB 710 -robotilla, joka asettelee pinot lavalle tarkasti ja turvallisesti.
Käärintäkone suorittaa lavojen sidonnan reseptiikkakohtaisesti. Kääritty lava poistuu kuljettimilla valmiina siirtoon.
Järjestelmä on rakennettu ruostumattomasta teräksestä, moottorikäyttöiset toimilaitteet ohjataan taajuusmuuttajilla, ja ohjaus perustuu Siemens PLC- ja ProfiNet-järjestelmään, joka sisältää hajautetut kenttälaitteet, turva-alueet ja CE-merkinnän. Etäyhteys mahdollistaa vianetsinnän ja käyttäjätuen tehokkaasti.
Ratkaisu tarjoaa tehokkaan ja luotettavan automaatioratkaisun laatikkopinojen käsittelyyn elintarvike- ja logistiikkateollisuudessa.
