Jalkinepesulinja

Jalkinepesulinja on teolliseen käyttöön suunniteltu kokonaisuus, joka yhdistää jalkineiden sisä- ja ulkopuolisen pesun, huuhtelun, sisäpuolisen desinfioinnin sekä saappaiden kuivauksen. Vaunuihin perustuva käsittely mahdollistaa useiden jalkineiden kuljettamisen prosessin läpi yhtenä eränä.

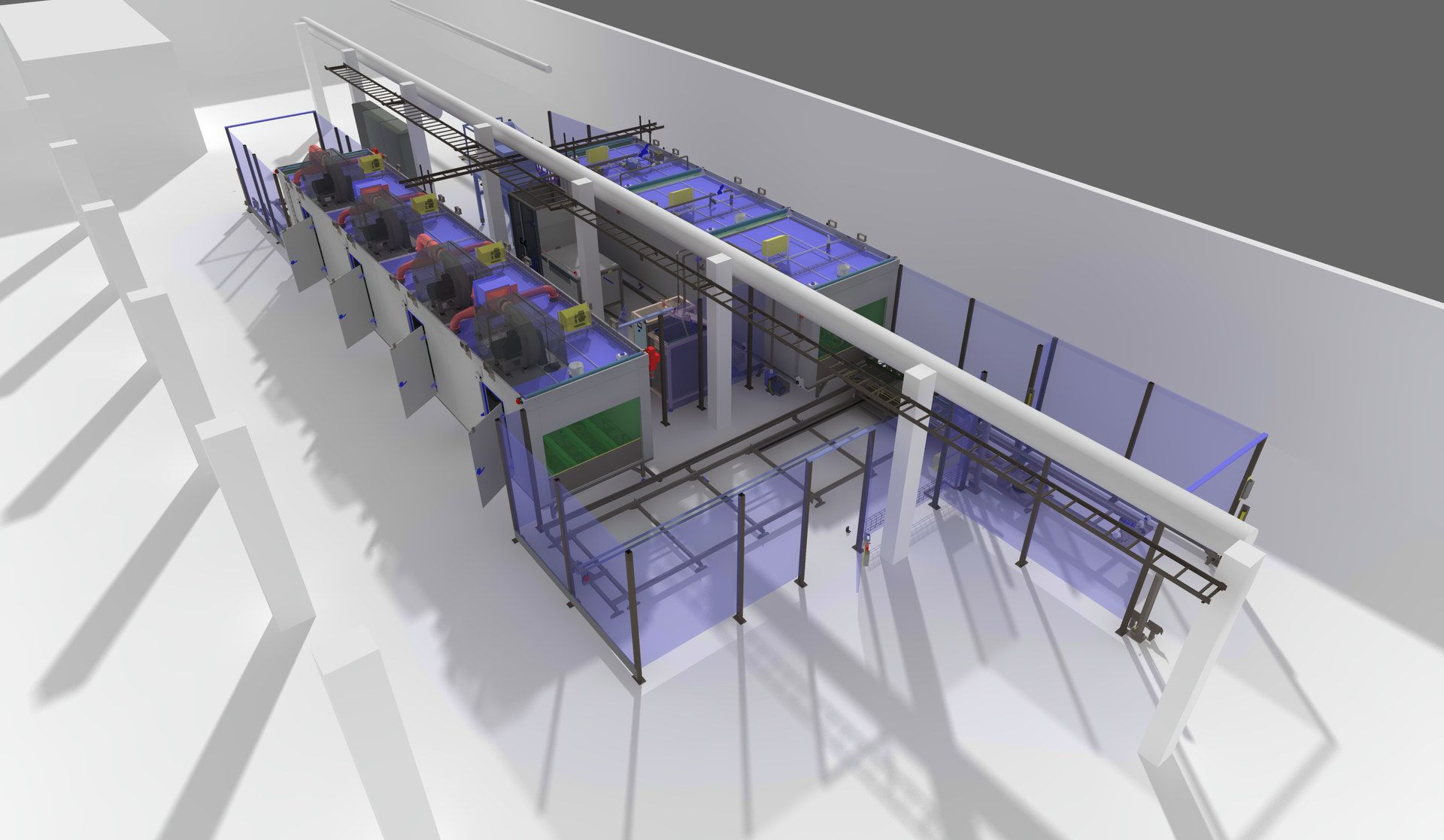

Kokonaisuudessa pesulinja, siirtovaunu, kuivain ja syöttö- sekä poistorampit muodostavat yhtenäisen materiaalinkulun. Suunnittelun keskiössä ovat laitteiden yhteensopivuus, hallitut siirtymät ja prosessin selkeä eteneminen.

Pesusta kuivaukseen

Jalkineet asetellaan käsittelyvaunuun, joka siirtyy syöttökuljettimelta pesulinjalle. Jalkineiden sisäpintoja käsitellään vaunun putkiston kautta ja ulkopintoja erillisillä suihkuilla.

Käsittely etenee vaiheittain:

• Sisä- ja ulkopesu: jalkineet pestään molemmilta puolilta. Kuvatussa prosessissa pesuvaiheen kesto on 7,5 minuuttia.
• Sisä- ja ulkohuuhtelu: pesun jälkeen jalkineet huuhdellaan. Huuhteluvaiheen kesto on 7,5 minuuttia.
• Sisäpuolinen desinfiointi: jalkineiden sisäpinnat käsitellään erillisessä, 7,5 minuutin vaiheessa.
• Vedenpoisto ja siirto: vaunua kallistetaan veden poistumisen edistämiseksi, minkä jälkeen käsittely jatkuu jalkinetyypin mukaisesti.

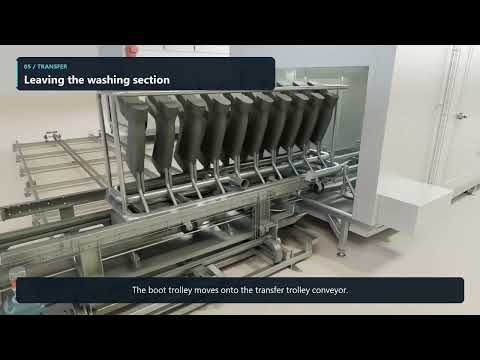

Nauhalliset jalkineet poistuvat käsittelystä ennen kuivainta. Saapasvaunu jatkaa siirtovaunun välityksellä kuivauslinjalle.

Nelivaiheinen saappaiden kuivaus

Kuivain jakautuu neljään peräkkäiseen lohkoon, joissa saappaita käsitellään vuorotellen lämmitetyllä ja lämmittämättömällä ilmalla. Ensimmäisessä ja kolmannessa lohkossa käytetään noin 50 °C:n ilmaa. Toinen ja neljäs lohko toimivat lämmittämättömällä ilmalla.

Kunkin lohkon käsittelyaika on 15 minuuttia, joten kuvattu kuivausjakso kestää yhteensä 60 minuuttia. Kuivauksen jälkeen vaunu siirtyy poistorampille, joka laskeutuu vaunun hallittua poistamista varten.

Mekaniikka ja prosessi havainnollistettu 3D-animaatiolla

Laitteiston toiminnasta toteutettiin yksityiskohtainen 3D-prosessianimaatio. Se tekee näkyväksi sekä koko linjan materiaalinkulun että koneiden sisällä tapahtuvat käsittelyvaiheet.

Animaatiossa havainnollistetaan vaunujen siirrot, pesu- ja käsittelylaitteiden liikkeet, kallistus sekä ramppien ja päätylippojen toiminta. Mallin avulla tarkasteltiin myös laitteiden välisiä korkeuksia ja vaunujen pyörien kulkua siirtymäkohdissa.

Vaihekohtaiset tekstit ja nopeutetut kellot yhdistävät koneen liikkeet todellisiin käsittelyaikoihin. Näin pitkä prosessi voidaan esitellä lyhyenä, helposti seurattavana kokonaisuutena, joka tukee teknistä viestintää ja auttaa katsojaa ymmärtämään laitteiston toimintaperiaatteen.
